医用中心吸引系统工程设计说明

医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。该系统设备主要含新型节能真空泵、汽水分离器、真空罐等设备，且均为国家定型产品，经多家医院使用反应良好。

1.综述

（1）负压吸引站选用设备如下

真空泵2BV-5131  2台

真空罐 1.6m3   1台

自动控制柜 1台

汽水分离器       1台

真空电磁阀       2台

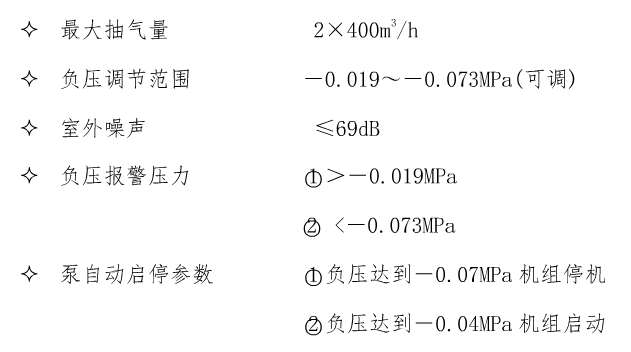

（2）主要技术参数

（3）负压吸引站性能特点

负压吸引站机组由两台独立的真空泵机组并联组成，一般情况下一台工

作、一台备用，当真空需求量较大时也可二台同时工作。负压电控柜可实现

二台真空泵交替及同时工作，打开电源无需任何操作，一分钟内进入操作状

态；当一台工作十分钟内（可调）未达到使用压力时，备用泵自动跟踪启动，

确保负压吸引的需用量；正常运行时两台泵自动交替运转，并可自动检测系

统内压力，在欠压或过压时控制真空泵自动启动运转或停机，当真空泵出现

故障时，另一台能自动启动运转。

2.真空泵

真空泵选用淄博水环式真空泵，该产品具有以下优点

满足长期连续工作要求，操作维修简便，使用寿命长

只产生负压，不至产生正压，保证使用安全

设有负压自动控制装置，使负压值控制在－0.04～－0.07MPa之间

3.负压自动控制柜

自动控制柜具有以下功能

能分别对两机组进行自动和手动控制，控制范围在－0.04～－0.07MPa之间（可调）

工作机组与备用机组可自动交替使用，解决了真空泵长期备用带来

的不利影响

当压力达到报警压力-0.019MPa或-0.073MPa值时，即触发声光信

号报警

停电时机组停止工作，恢复送电后即可自动控制机组投入运行

4.真空罐

真空罐是储存负压的容器。真空罐容积为1.6m3,底部设有排污阀，用来排放罐内的积水和污物。

（三）吸引管道

按行业标准YY/T0186—94《医用中心吸引系统通用技术条件》的有关规定，经计算，具体方案如下：

1.管道规格

自真空负压吸引站送往病房楼管道井内的总管道及上楼主管道（以下简称主管）均选用DN65镀锌钢管；走廊横管均选用DN25镀锌管，进入病房的支管选均用φ8×1不锈钢管。

2.管道材质

按行业标准YY/T0186—94《医用中心吸引系统通用技术条件》，吸引系统主管、走廊横管选用热镀锌钢管，房间内的支管选用不锈钢管。

3.管道布置

主管、走廊横管、支管均与供氧系统同类型管线并行敷设，病房内支管及终端均安装在铝合金设备带内。

4.管道连接

管道之间连接以焊接为主,辅以丝扣连接、球头螺帽连接。这种连接方式密封性能好，有效地保证了系统的泄漏率指标。

（四）压力监视装置

为方便护士实时观测吸引系统的实际负压，在病区的护士站内设计装有负压监视盒。

（五）终端设备

吸引快速插座终端设计选用自封式快速插座，使用时只要将吸引头插入终端即可自动锁定，打开吸引开关、调节吸引头上的旋钮以改变负压的大小。该插头插拔灵活，使用方便，不用时只需轻轻拔出连接部位，快速插座就会自动密封。快速插座经出厂严格检验，密封性能好，无泄漏。

（六）管道接地

按YY/T0186—94《医用中心吸引系统通用技术条件》规定，吸引管道应可靠接地，其接地与大地接地干线连接，接地干线由院方实施。接地电阻应小于10Ω。

（七）报警装置

中心吸引系统与氧气系统报警装置设在同一报警箱内。

当站内负压高于-0.019MPa或低于-0.073MPa时，报警箱即自动发出声光报警信号，及时提醒值班人员。

（八）系统增压率

行业标准YY/T0186—94《医用中心吸引系统通用技术条件》规定，吸引系统的系统小时增压率应不大于1.8%。本公司本着不断提高质量的原则，对吸引系统的增压率提出了更高的要求，在企业标准中规定吸引系统小时增压率不大于1%。本系统的小时增压率设计为不大于1%。

（九）验收标准

可参照YY/T0186—94医用中心吸引系统通用技术条件》进行竣工验收，亦可参照本公司企业标准验收。本公司企业标准要求吸引系统小时增压率不大于1%，比行业标准更为严格。
