医用中心供氧系统工程设计说明

（一）简介



医用中心供氧系统由中心氧站、减压装置、管道、阀门及终端氧气快速插座等组成。中心氧站是整个系统的核心所在，站内的氧气通过管道和减压装置送到各个病区的各个病房的快速插座终端处，然后通过湿化器供病人吸氧，使用起来安全、快捷、方便。



（二）中心氧站



根据医院要求以及我公司多年的设计施工经验，并按照YY/T0187-94《医用中心供氧系统通用技术条件》的有关规定，本工程氧气气源由院区氧气汇流排（20瓶）提供。



1.氧气站



该系统设备的特点是供氧稳定、流量充足、操作简便安全，改善了病房和手术室的卫生环境，氧气瓶组之间可自动切换、声光报警。



（1）选用设备如下



汇流排 10瓶组 2组（其中一组备用）



一级自动切换控制箱   RLYJ   1只



报警箱 RLBJ   1只



（2）主要技术参数



氧站出口流量≥40m3/h



输出压力    0.3～0.6MPa



气瓶最高压力13MPa



自动切换压力  1MPa（可调）



（3）氧站性能特点



氧站管道设备采用双路控制，一路工作、一路备用，且具有自动和手动控制两种功能。该系统设备使用安全可靠，又大大减轻了工作人员的劳动强度，被众多医院广泛采用。



2.报警箱



当氧气源输出压力低于规定值时，报警箱配合工作可实现两气瓶组之间的手动转换，同时报警箱发出声光信号提醒值班人员氧气瓶充氧。



当送往病房楼的氧气压力升高或下降超出了规定值时，报警箱同样发出声光报警信号，提醒有关人员及时处理。



（三）供氧管道



根据行业标准YY/T0187-94《医用中心供氧系统通用技术条件》第4.2.2.1条、第4.2.2.2条、第4.3.3条和第A1.1条规定及有关数据，经计算，具体方案如下



1.管道规格



由氧站起至楼内管道井的主管道（简称主管）选用φ24×1不锈钢管；走廊横管均选用φ14×1不锈钢管；进入病房内的支管均选用φ8×1不锈钢



管。



管道材质



根据行业标准YY/T0187—94《医用中心供氧系统通用技术条件》的相关规定，本工程供氧系统的管道全部采用不锈钢管。



3.管道布置



病区走廊横管沿墙架设在病区走廊吊顶上方，病房内支管及终端、维修阀均安装在铝合金设备带内，既整齐又美观。



4.管道连接



氧气管线均采用为不锈钢管，管道之间连接采用氩弧焊接, 密封性能好，有效地保证了系统的泄漏率指标。



（四）氧气二级减压装置



为使各末端终端有稳定的压力和流量，在每个病区的副管道处安装一台氧气二级减压（稳压）箱，氧气二级稳压箱为双路设计，一路发生故障时，可切换到另一路，在维修时不停止供气，也可在氧气使用量大时两路同时供气，以保证病人用氧的需要。稳压箱内装有一套安全阀，即当二级减压箱输出压力高于使用压力时，安全阀自动开启，进行卸载，从而避免了出气终端出现超出使用压力的危险情况。



该氧气二级减压（稳压）箱将主管道送来的气体减压至0.4~0.5MPa（可调），同时当管路中的输出压力超过0.45MPa时，安全阀自动卸压，以降低压力，这样将气体的压力减压到各科室使用的不同压力，以便各科室使用的气体恒压恒量，确保系统安全运行。



该二级减压箱与压力监护装置联合使用就体现了整个系统的科学化，人



性化设计，进一步体现了该工程的安全性、可靠性。因为当病区的压力监护装置显示的压力过低或过高时，可通过二级减压箱便可调整其系统压力。



1）设置：各病区设氧气二级稳压箱，保证各层压力及流量稳定，每层压力可根据需要单独调整。



2）特点：给设计中采用双路回道设计，保证一道检修时另一道正常工作，对呼叫机、麻醉机及其它设备有保护和缓冲功能。



3）技术指标



输入压力：0.35~0.65MPa



输出压力：0.2~0.5MPa



输出流量：20Nm3/h



安全阀开启压力：0.5~0.78MPa



（五）氧气流量计



为了方便各科室进行流量计量，在每层楼的副管道上安装一套智能氧气流量计，数码显示形式，最小测量0.25立方米/小时，精度1%，流量计前设检修通道及检修阀（在检修流量计时，不影响供气）。以方便各科室之间成本核算（停电8小时内可继续进行计量，不影响使用）。



流量计对各科室用氧气量进行计量，一能方便地实行科室核算，二能及时发现管道氧气是否泄露，三能促进科室节约用氧减少院方开支，是目前供氧系统的必备仪器。病区主干线（主管道压力可维持在0.6MPa左右，经减压阀后终端压力在0.4~0.45MPa可调。

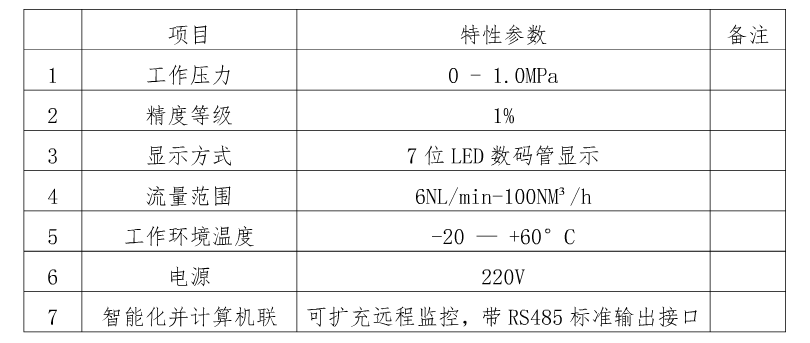

主要技术参数：



（六）安全装置



在一级减压装置中设有安全阀，万一压力超过规定数值时安全阀自动打开排气卸压，当卸压后压力低于规定值时安全阀立即自动关闭，以保持压力的稳定。



（七）压力监视装置



在每个病区的护士站设有氧气压力监视盒，护士可直接观测供氧系统的实际使用压力。



（八）终端设备



本工程终端采用自封式快速插座，使用时只要将湿化器插入终端就能自动锁定，然后打开湿化器开关即可调节流量至合适值后供病人吸氧，不用时只要轻轻拔出插头，气源就自动切断停止送氧。该插座插拔灵活、轻巧，并通过了0.4MPa压力24小时无泄漏试验。



（九）设备带



本工程设计选用豪华组合式铝合金设备带，它的表面采用静电颗粒喷涂，沿病房长度通长布置，在其上可安置氧气、吸引自封式快速插座、氧气



维修阀等配件。安装设备带的墙壁需于距地1.45米高度处预留接线盒。



（十）管道接地



按行业标准YY/T0187—94《医用中心供氧系统通用技术条件》规定，氧气管道应可靠接地，其接地与大地接地干线连接。接地干线由院方实施，接地电阻应小于100Ω。



（十一）系统泄漏率



行业标准YY/T0187-94《医用中心供氧系统通用技术条件》规定，供氧系统的小时泄漏率应不大于0.5%。本公司本着提高安装质量、为用户着想、替用户节约的原则，对供氧系统的泄漏率提出了更高的要求，在企业标准中规定供氧系统小时泄漏率不大于0.3%。本系统的小时泄漏率设计为不大于0.3%。



（十二）验收标准



可参照YY/T0187—94《医用中心供氧系统通用技术条件》进行竣工验收，亦可参照本公司企业标准验收。本公司企业标准要求供氧系统小时泄漏率不大于0.3%，比行业标准更为严格。
