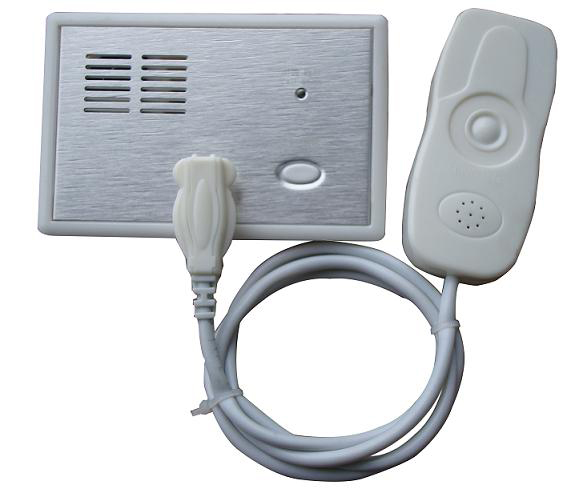

HY2009Q-AP(安装孔，喷塑）

　　● 嵌入式安装，一般安装在医院病床上方墙壁或设备带上，采用在线编码方式，可任意设定分机号码。
● 广播级通话音质，放音逼真、清晰。有12首和弦音乐
● 须配合主机方可使用，与主机之间是手柄双工对讲。
● 可呼叫护士站主机及对讲。
● 有自带手持呼叫器，含手持呼叫器通话话，使用方便。
● 有呼叫及解除呼叫功能。分机呼叫时，主机有语音播报分机号。
● 可外接门灯。
● 与主机间只需一条二芯总线，分机与主机间最远通信距离可达1000米。
安装使用说明：
一、硬件组成：
1、喇叭
2、连接弹簧线
3、呼叫指示灯
4、对讲咪头
5、CALL 键
6、呼叫/解除按钮
7、对讲.叫通指示灯
二、技术参数：
工作电压：DC24V—36V
输出功率：150mW
尺寸：    长128MM   宽80MM    厚14MM
手柄线长度：150MM
分机接线： 不小于0.5mm
开口尺寸：长107MM    宽67MM
三、安装使用说明：
2、分机接线方式：
将分机的白、黑、两芯线对应并联到主机的1、2、总线上（不分正负极性）。
3、门灯接线方式：
将门灯的红、黑线分别接到分机的红线、黑线上。
4、分机呼叫及对讲：
按下分机面板上的呼叫/解除或按手持呼叫器上的CALL键，主机会有音乐提示声及语音播报呼叫分机号，同时该病房门外的门灯亮；主机提起电话手柄，建立通话对讲。
5、解除呼叫：
分机或手持呼叫器如已呼出，若需解除呼叫，只需再次按下呼叫/解除键或手持呼叫器上的按键解除呼叫
